Pack Régulation pH Automatique — Kit by-pass Ø50 inclus

Ce pack régulation pH automatique piscine automatise la mesure du pH et la correction à la baisse (pH-) grâce à une injection dosée par pompe. Le by-pass Ø50 inclus facilite l’installation sur le circuit et permet d’isoler l’équipement pour l’entretien.

🧩 À quoi sert ce pack ?

• Mesurer le pH via une sonde installée sur la tuyauterie.
• Corriger automatiquement un pH trop élevé en injectant du pH Minus (dosage acide).
• Gagner en confort : moins d’ajustements manuels, suivi plus simple.

✅ Pour qui / quelle configuration ?

• Piscines privées : STAR 20 pH annoncé adapté jusqu’à 120 m³.
• Correction uniquement pH- : ce pack sert à abaisser le pH (il ne remonte pas un pH trop bas).
• Plomberie : kit by-pass prévu pour du Ø50 à coller.
• Local technique : prévoir une zone sèche, non inondable et de la place pour le by-pass + le bidon 20 L.
• Électricité : l’appareil doit être alimenté uniquement quand la filtration fonctionne (raccordement au coffret selon schéma fabricant).

⚙️ Caractéristiques techniques

STAR 20 pH (LED) – données fabricant

Fonction	Mesure pH + dosage automatique pH- (acide)
Plage de mesure	0 à 14 pH
Consigne	Réglable de 7,0 à 7,6
Type de régulation	Proportionnelle (cycles marche/pause)
Débit max pompe	1,5 L/h
Pression max	1,5 bar (recommandation : ne pas dépasser 1 bar)
Alimentation	230–240 V
Puissance	10 W
Sécurité	Arrêt du dosage si pH hors plage d’alarme
Bassin	Jusqu’à 120 m³ (piscines privées)
Garantie	2 ans

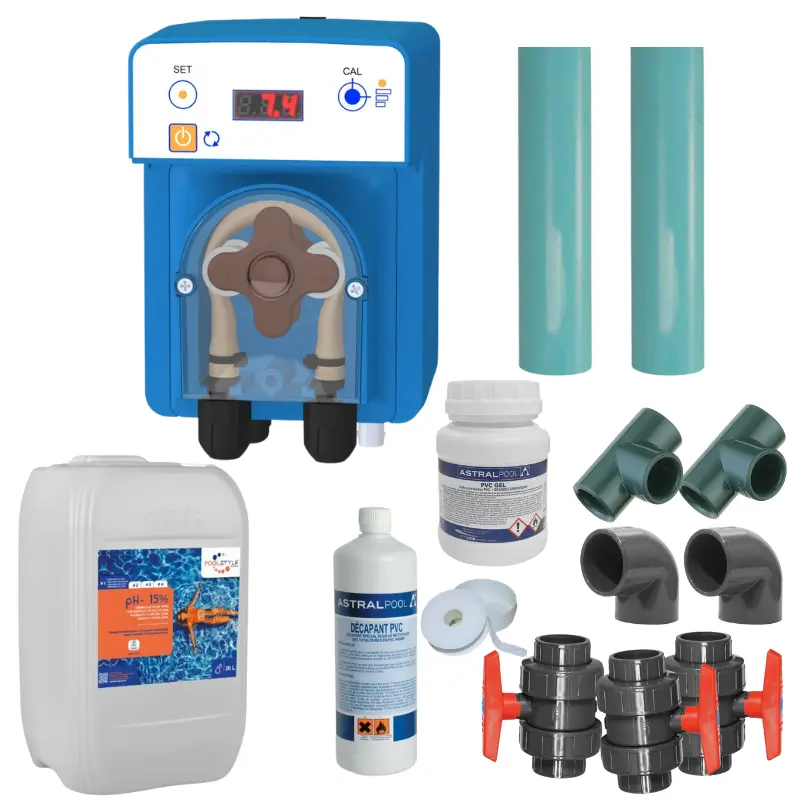

Contenu du pack

• AVA-450-0284 — STAR 20 pH LED (Qté 1)
• PSL-500-0008 — pH Minus 15% (20 L) (Qté 1)
• Kit by-pass Ø50 à coller : 3 vannes + raccords + tubes + colle/décapant + téflon

Accessoires fournis avec le STAR 20 pH (contenu fabricant)

• Électrode pH
• Colliers de prise en charge DN50 (x2)
• Clapet d’injection
• Porte-sonde à insertion + obturateur
• Crépine d’aspiration (pied)
• Tube PVC cristal 4×6 (4 m)
• Solution de calibrage pH 7
• Kit de fixation murale

🛠️ Installation & mise en service

1) Sécuriser

• Coupez l’alimentation au disjoncteur et arrêtez la filtration.
• Travaillez dans un local technique sec et ventilé.

2) Monter le by-pass Ø50

• Réalisez la dérivation avec les 2 tés Ø50, les tubes Ø50 et les coudes.
• Les 3 vannes servent à isoler la dérivation et ajuster le débit.
• Décapant puis collage PVC (respectez les consignes indiquées sur la colle : température, temps de prise, remise en pression).

3) Installer la sonde + l’injection

• Gardez une distance d’au moins 20 cm entre la sonde et le point d’injection.
• Le point d’injection doit être placé le dernier sur l’installation hydraulique.
• La sonde pH doit se trouver avant l’injection chlore, la cellule d’électrolyse et le chauffage.
• Perçage via les colliers : Ø8 mm pour l’injection et Ø14 mm pour la sonde.

4) Raccorder le bidon + amorcer

• Installez la crépine dans le bidon, raccordez les tuyaux (aspiration/refoulement).
• Amorcez la pompe si nécessaire (voir procédure fabricant).

5) Raccorder électriquement

• Le STAR 20 pH doit être alimenté uniquement lorsque la filtration tourne.
• En cas de doute : faites intervenir un professionnel.

6) Calibrer + régler la consigne

• Calibrez la sonde avec la solution pH7 fournie.
• Réglez la consigne (souvent autour de 7,2–7,4 selon votre traitement et votre confort).
• Surveillez les premiers jours : mesure, consommation et stabilité.

🧼 Entretien & bonnes pratiques

• Calibrage : à la mise en service, puis régulièrement pour garder une mesure fiable.
• Pression : évitez de dépasser 1 bar et n’excédez jamais 1,5 bar.
• Consommation anormale : vérifiez la calibration, l’état de la sonde, le clapet et le placement sonde/injection.
• Stabilité du pH : un TAC trop bas rend le pH instable (à contrôler si le pH “rebondit”).
• Hivernage : suivez la procédure fabricant.

🧯 Sécurité

Le pH Minus est un produit corrosif. Manipulez-le avec précaution.

• Équipez-vous : gants + protection des yeux/du visage.
• Ne mélangez jamais des produits chimiques (acide / chlore, etc.).
• Stockez sous clef, bidon fermé, hors de portée des enfants.
• Électricité : intervention hors tension obligatoire, raccordement conforme.

❓ FAQ

1) Ce pack corrige-t-il aussi un pH trop bas ?
Non. Le STAR 20 pH fonctionne en dosage pH- : il corrige un pH trop élevé.

2) Le by-pass Ø50 sert à quoi ?
Il permet d’intégrer l’équipement proprement et de l’isoler pour l’entretien, tout en ajustant le débit.

3) La sonde et l’injection sont-elles incluses ?
Oui : sonde pH, colliers DN50 et clapet d’injection sont inclus, avec les accessoires de raccordement.

4) Où placer la sonde et l’injection ?
Gardez au moins 20 cm entre sonde et injection. Injection en dernier sur la ligne, sonde avant chlore/électrolyse/chauffage.

5) Mon pH reste instable : que vérifier ?
Calibrage, état sonde/clapet/tuyaux, placement sonde/injection, et équilibre de l’eau (notamment le TAC).

6) Vais-je recevoir plusieurs colis ?
Oui, selon le transport (notamment le bidon 20 L), le pack peut être livré en plusieurs colis.

7) Quelle pression maxi sur l’injection ?
La pression maxi est de 1,5 bar. Pour préserver l’équipement, il est recommandé de rester ≤ 1 bar.

🔁 Produits complémentaires recommandés

• Solutions de calibrage pH7 (recharges)
• Pièces d’usure : tube péristaltique, clapet d’injection, tuyau 4×6
• Tests eau : TAC / pH

Besoin d’un avis ? Dites-nous votre diamètre de plomberie, votre volume de bassin et votre installation (électrolyse/chlore) : nous vous guidons avant commande.

Type de correction	pH- (acide)
Diamètre by-pass	Ø50 à coller
Débit max	1,5 L/h
Pression max	1,5 bar (reco ≤ 1 bar)
Alimentation	230–240 V
Puissance	10 W
Volume piscine	jusqu’à 120 m³
Garantie	2 ans
