Pack pH + Redox Automatique — Désinfection pilotée

🧩 À quoi sert ce pack régulation pH & Redox ?

Ce pack est conçu pour automatiser 2 paramètres clés de l’eau :

• Le pH : il doit rester stable pour limiter l’inconfort, préserver les équipements et garder une désinfection efficace.
• Le “Redox” (ORP, en mV) : c’est un indicateur utilisé pour piloter la capacité désinfectante, ici via injection de chlore liquide (selon configuration du régulateur).

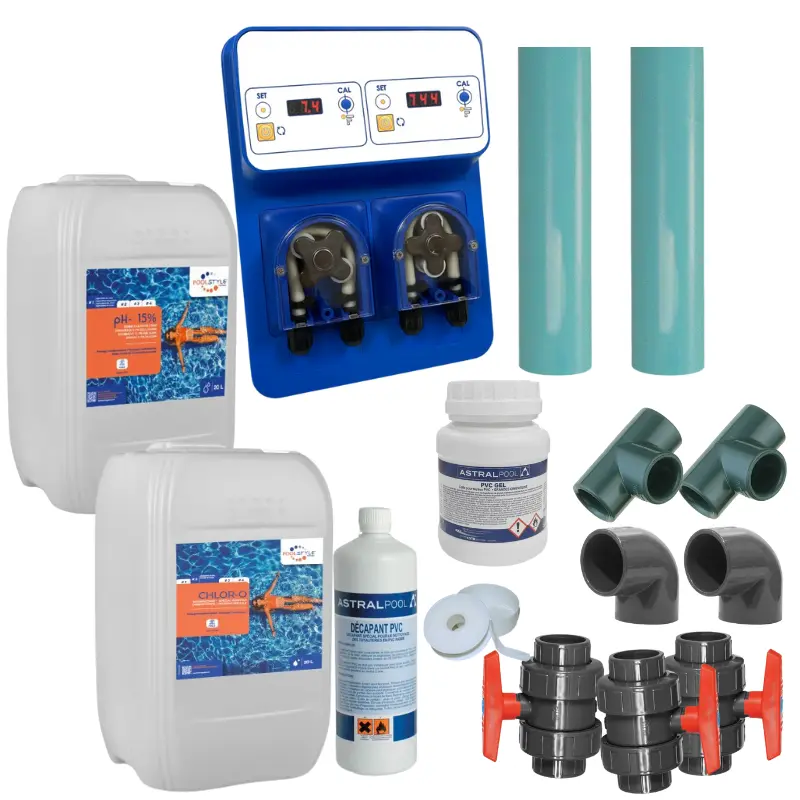

Le STAR DUO pH® Rx affiche simultanément pH et Redox et pilote ses pompes péristaltiques intégrées pour doser le pH- et le chlore liquide. Le by-pass Ø50 fourni permet une intégration propre sur plomberie PVC pression.

✅ Pour qui / quelle configuration ?

• Piscines privées : version annoncée pour bassins jusqu’à 60 m³ (STAR DUO pH® Rx AYPO16128, 1,5–1,5 L/h).
• Désinfection au chlore liquide : le pack inclut une réserve de chlore liquide 12,5% (20 L).
• Correction pH en pH- : le pack inclut pH Minus 15% (20 L).
• Plomberie : prévu pour PVC Ø50 à coller (by-pass Ø50 inclus).

Important (mesure Redox) : pour que la mesure Redox fonctionne correctement, le fabricant indique de maintenir le stabilisant ≤ 15 ppm (mg/L). Si vous utilisez des galets stabilisés (trichlore/dichlore), vérifiez ce point avant de passer en pilotage Redox.

À éviter : le fabricant indique une incompatibilité avec l’acide chlorhydrique (ne pas l’utiliser en pH- avec cet appareil).

⚙️ Caractéristiques techniques

1) Régulation & pilotage

Produit	AVADY STAR DUO pH® Rx
Référence fabricant	AYPO16128
Référence (catalogue)	AVA-450-0011
Fonctions	Régule simultanément pH et chlore via Redox (mV) ; affiche pH + Redox
Pompes	2 pompes péristaltiques intégrées (silencieuses) – dosage proportionnel selon fabricant
Débit (version)	1,5 – 1,5 L/h (bassin privé jusqu’à 60 m³)
Sécurités	Alarmes de seuil prédéfinies ; entrées jack pour détecteurs de fin de bacs pH & chlore
Connectivité	Option AVADYCONNECT® via kit de communication AYAC100524 (non inclus)
Garantie (fabricant)	Appareil : 2 ans | Sondes : 1 an

2) Produits de traitement (réserves)

Chlore liquide	PSL-500-0019 – Chlore liquide 12,5% – bidon 20 L (hypochlorite de sodium – voir sécurité)
pH Minus	PSL-500-0008 – pH Minus 15% – bidon 20 L (à base d’acide sulfurique – voir sécurité)

3) Montage by-pass Ø50 à coller (plomberie PVC pression)

Élément	Référence	Qté
Vanne Ø50	02502	3
Té Ø50	AST-560-0133	2
Coude 90° Ø50 FxF à coller	AST-560-0889	2
Tube rigide Ø50 (1 m)	73445	2
Colle PVC gel 250 ml	68593	1
Décapant PVC 500 ml	57684	1
Téflon 12 m	56231	1

🛠️ Installation & mise en service

1. Sécuriser : coupez la filtration, mettez hors tension au tableau, et ventilez le local technique.
2. Préparer le by-pass Ø50 : repérez l’emplacement (zone accessible, permettant maintenance/lecture). Présentez à blanc les éléments.
3. Collage PVC : ébavurez, dégraissez au décapant, collez (colle PVC gel) et respectez le temps de prise indiqué sur les produits avant remise en pression.
4. Installer le STAR DUO : fixez le coffret, positionnez les points de mesure/injection conformément à la notice fabricant (ordre sur la tuyauterie, distances, sens d’écoulement).
5. Raccorder les bidons : chlore liquide (12,5%) d’un côté, pH Minus (15%) de l’autre. Ne jamais intervertir. Vérifiez l’étanchéité et l’anti-retour si prévu.
6. Étalonner et démarrer : calibrez les sondes avec des solutions adaptées (pH / Redox) selon la notice, puis lancez la régulation. Surveillez les premières 48–72 h (mesures manuelles + ajustements).

Conseil : avant de passer en pilotage Redox, vérifiez votre taux de stabilisant (idéalement ≤ 15 ppm).

🧼 Entretien & bonnes pratiques

• Contrôle hebdomadaire : validez pH et désinfection avec un test manuel (même avec une régulation automatique).
• Niveau de bidons : surveillez les réserves et rincez les crépines/tuyaux si dépôts.
• Étalonnage des sondes : à faire régulièrement selon la notice et dès que vous observez une dérive.
• Point d’injection : inspectez et nettoyez si cristallisation/dépôts apparaissent (selon votre eau et vos produits).
• Stabilisant : si vous utilisiez des galets stabilisés, anticipez une baisse/renouvellement d’eau pour revenir à un niveau compatible Redox (≤ 15 ppm).

Erreurs courantes à éviter : surcorriger le pH “à la main”, utiliser un acide non compatible, laisser les bidons ouverts, ou placer mesure/injection sans respecter la notice (risque de mesures faussées).

🧯 Sécurité

• pH Minus 15% : produit corrosif (risque brûlures peau/yeux). Portez gants + protection yeux/visage. Conservez sous clé.
• Chlore liquide 12,5% : produit corrosif/oxydant ; au contact d’un acide, il peut dégager un gaz toxique. Stockez chlore et acide séparément, local ventilé, bidons fermés.
• Ne jamais mélanger chlore liquide et pH Minus (même dans un seau). Rincez tout matériel partagé.
• Électricité : installation hors tension, protection adaptée et respect de la notice. En cas de doute (tableau, câblage, mise à la terre) : faites intervenir un professionnel.

❓ FAQ

1) Ce pack convient-il à ma piscine ?
Il est prévu pour piscines privées et pour la version STAR DUO pH® Rx annoncée jusqu’à 60 m³. Vérifiez : diamètre plomberie (Ø50), place au local, et votre taux de stabilisant (≤ 15 ppm conseillé pour Redox).

2) Puis-je l’utiliser si je traitais aux galets stabilisés ?
Oui, mais le fabricant précise que la mesure Redox fonctionne correctement avec un stabilisant ≤ 15 ppm. Si votre stabilisant est plus haut, prévoyez un ajustement (souvent via renouvellement partiel d’eau) avant de piloter au Redox.

3) Le STAR DUO est-il livré avec les sondes et accessoires d’injection ?
[À CONFIRMER] selon le kit exact. Le fabricant mentionne une garantie “sondes 1 an” et un “kit complet d’installation”, mais le détail (sondes, porte-sondes, injecteurs, clapets, tuyaux…) dépend du contenu livré.

4) Puis-je utiliser de l’acide chlorhydrique en pH- ?
Non : le fabricant indique une incompatibilité avec l’acide chlorhydrique. Le pack inclut un pH Minus 15% à base d’acide sulfurique.

5) Combien de colis vais-je recevoir ?
Un envoi en plusieurs colis est possible, notamment à cause des bidons 20 L. Vous recevez un suivi pour chaque expédition.

6) Dois-je quand même tester l’eau ?
Oui. Une régulation automatique stabilise, mais un contrôle manuel régulier (pH, désinfectant) reste recommandé, surtout au démarrage et après fortes baignades/pluies.

7) Où installer mesure et injection ?
Respectez la notice du STAR DUO (ordre sur la tuyauterie, sens d’écoulement, distances). Une mauvaise implantation peut fausser les mesures et provoquer des surdosages.

🔁 Produits complémentaires recommandés

• Solutions d’étalonnage pH & Redox (mV) adaptées à vos sondes (pour calibrage et diagnostic).
• Test stabilisant (acide cyanurique) : indispensable si vous venez des galets stabilisés.
• Détecteurs de fin de bac compatibles (si vous souhaitez exploiter les entrées “fin de bacs” du STAR DUO).
• Kit AvadyConnect (option) AYAC100524 pour consultation/pilotage à distance (si disponible sur votre installation).
• Consommables PVC : coupe-tube, papier abrasif/ébavureur, manchons si adaptation nécessaire.

Besoin d’un avis ?
Envoyez-nous une photo de votre local technique + votre volume bassin + le diamètre de plomberie : on vous confirme la compatibilité et l’implantation. Nous contacter

🔎 À découvrir aussi

• Régulation pH
• Régulation Redox / ORP
• Chlore liquide
• Correcteurs pH (pH- / pH+)
• Plomberie PVC pression
• Guide : équilibrer l’eau (pH, désinfection…)

Marque	AVADY
Modèle	STAR DUO pH® Rx
Réf fabricant	AYPO16128
Débit pompe pH	1,5 L/h
Débit pompe chlore	1,5 L/h
Volume bassin max	60 m³
Diamètre plomberie	Ø50 à coller
Traitement piloté	Chlore liquide (Redox mV)
Produits inclus	Chlore liquide 12,5% (20 L), pH Minus 15% (20 L)
Incompatibilité	acide chlorhydrique
Prérequis Redox	stabilisant ≤ 15 ppm
