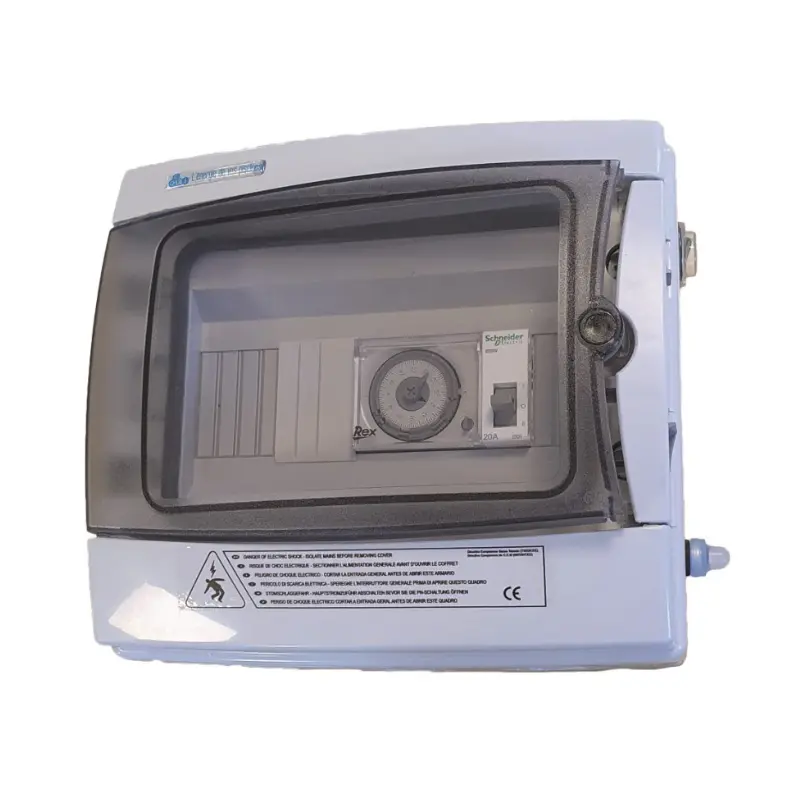

Coffret électrique CCEI XS filtration 10 A + projecteur 12 V 50 VA

🧩 À quoi sert ce produit ?

Ce coffret électrique CCEI XS filtration 10 A + projecteur 12 V 50 VA est conçu pour piloter la filtration d’une piscine équipée d’une pompe monophasée et alimenter un projecteur basse tension depuis un coffret compact.

✅ Compatibilité & prérequis

• Pompe compatible : pompe de filtration monophasée.
• Protection pompe : disjoncteur thermique jusqu’à 10 A inclus.
• Éclairage compatible : projecteur piscine 12 V, dans la limite de charge du transformateur 50 VA.
• Installation : à raccorder dans un local technique conforme, sur une alimentation protégée en amont.
• Important : ne pas utiliser pour une pompe triphasée ou un éclairage dépassant la capacité du transformateur.

⚙️ Caractéristiques techniques

1) Identification produit

• Marque : CCEI.
• Référence Nation Piscine : CCE-570-0564.
• Référence fabricant : PF10C200.
• Famille : coffret électrique piscine compact.
• Gamme : XS.

2) Caractéristiques principales

• Fonction principale : commande filtration + alimentation projecteur.
• Pompe : prévue pour pompe monophasée.
• Protection filtration : disjoncteur thermique jusqu’à 10 A inclus.
• Projecteur : transformateur 12 V, modèle 50 VA.
• Programmation : horloge de programmation en façade protégée par une vitre.
• Indice de protection : IP65.
• Alimentation : 230 V.

3) Ce qui est inclus

4) Accessoires / éléments complémentaires

• Pompe de filtration monophasée compatible avec la limite 10 A.
• Projecteur piscine 12 V compatible avec un transformateur 50 VA.
• Câbles, protections amont et raccordements adaptés à l’installation existante.
• Étiquette ou notice fabricant à conserver pour le réglage et les contrôles de maintenance.

🛠️ Conseils d’installation

1. Coupez l’alimentation générale avant toute intervention sur le coffret ou le local technique.
2. Vérifiez la pompe : l’intensité nominale indiquée sur la plaque moteur doit rester compatible avec la protection 10 A.
3. Vérifiez l’éclairage : la charge du ou des projecteurs doit rester compatible avec le transformateur 12 V 50 VA.
4. Installez le coffret hors zone exposée, dans un local technique propre, accessible et ventilé.
5. Programmez l’horloge selon la saison, la température de l’eau et les besoins de filtration du bassin.
6. Testez le fonctionnement de la pompe et du projecteur après raccordement, puis refermez correctement le coffret.

⚡ Réglages électriques & programmation

• Réglage filtration : adaptez les plages horaires de filtration à la saison et à l’utilisation du bassin.
• Réglage thermique : contrôlez que la protection est cohérente avec les caractéristiques de la pompe.
• Éclairage : ne dépassez pas la capacité du transformateur 50 VA.
• Sécurité : l’alimentation du circuit piscine doit être protégée par un dispositif différentiel adapté en amont.

🧼 Entretien

• Coupez l’alimentation avant d’ouvrir le coffret.
• Vérifiez régulièrement l’absence de condensation, d’échauffement ou d’odeur anormale.
• Contrôlez le bon maintien des borniers et des passages de câbles lors des visites de maintenance.
• Gardez la façade et la vitre de protection propres pour conserver une bonne lisibilité de l’horloge.
• Après hivernage ou longue période d’arrêt, contrôlez la programmation avant remise en service.

❓ Questions fréquentes

Ce coffret convient-il pour une pompe triphasée ?

Non. Ce coffret est prévu pour une pompe de filtration monophasée. Pour une pompe triphasée, il faut choisir un coffret adapté.

Puis-je brancher plusieurs projecteurs ?

Uniquement si la charge totale reste compatible avec le transformateur 12 V 50 VA. Additionnez les puissances des projecteurs avant raccordement.

Le coffret remplace-t-il les protections du tableau électrique ?

Non. Le circuit piscine doit rester protégé en amont par les dispositifs adaptés, notamment une protection différentielle conforme à l’installation.

Pourquoi choisir un coffret XS ?

Le format XS est utile lorsque le local technique est réduit ou lorsque l’installation doit rester simple : filtration monophasée et éclairage basse tension.

Qui doit réaliser le raccordement ?

Le raccordement d’un coffret électrique piscine doit être réalisé par une personne qualifiée, alimentation coupée, avec contrôle des protections et de la mise à la terre.
